LDFD-TB/TK型防火门通讯模块
规格 : TB1/TB2/TK1/TK2
品牌 : 利达英杰
型号 : LDFD-TB/LDFD-TK
产品详情

6.3、防火门通讯模块

●适用于单、双扇常开或常闭防火门的监控

●接受消防中心监控器发出的指令,自动关闭防火门

●接收终端执行装置的开关量反馈信号

产品型号

产品名称

产品型号

规格

说 明

防火门通讯模块

LDFD-TK

TK1

常开门通讯模块,可控制一扇常开门

防火门通讯模块

LDFD-TK

TK2

常开门通讯模块,可控制两扇常开门

防火门通讯模块

LDFD-TB

TB1

常闭门通讯模块,可监视一扇常闭门

防火门通讯模块

LDFD-TB

TB2

常闭门通讯模块,可监视两扇常闭门

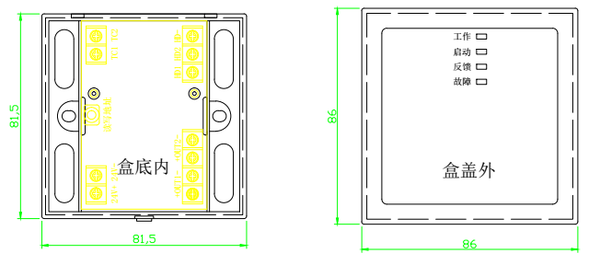

外形尺寸


安装图示


6.3.1防火门通讯模块(常开型)

产品名称

防火门通讯模块(常开型)

产品型号

LDFD-TK

产品功能

监控防火门状态,火灾时控制防火门关闭

工作电压

DC24V

显示

4LED指示灯

输入接口

2组,连接门磁开关

输出接口

2组,连接电动闭门器

通讯方式

二总线

编码方式

手持编码器编码

安装方式

贴墙面安装(配合86盒底座使用)

工作环境

-10℃~45℃,相对湿度≤95RH,海拔高度≤4500

尺寸

**高: 86 mm*   86mm*29mm

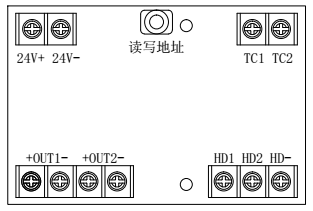

●接线端子定义及接线要求



名称

定义

24V+/24V-

电源

TC1TC2

通讯端子

HD1

门磁开关1

HD2

门磁开关2

HD-

门磁开关公共端

+OUT1-

电动闭门器 1

+OUT2-

电动闭门器 2

DC24V供电电源:与防火门扩展箱连接时,由扩展箱提供;与防火门监控器直接连接时,由监控器提供

通讯端子:连接监控器或扩展箱通讯端子

门磁开关连接线:信号线规格应不小于0.75mm2

电动闭门器连接线:连接线规格应不小于0.75mm2

6.3.2防火门通讯模块(常闭型)

产品名称

防火门通讯模块(常闭型)

产品型号

LDFD-TB

产品功能

监控防火门状态

显示

2LED指示灯

输入接口

2组,连接门磁开关

通讯方式

二总线

编码方式

手持编码器编码

安装方式

贴墙面安装(配合86盒底座使用)

工作环境

-10℃~45℃,相对湿度≤95RH,海拔高度≤4500

尺寸

**高: 86 mm* 86mm*29mm

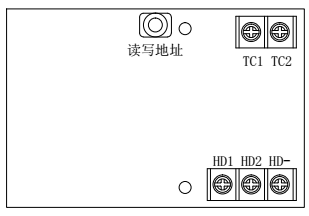

接线端子定义及接线要求


名称

定义

TC1TC2

通讯端子

HD1

门磁开关1

HD2

门磁开关2

HD-

门磁开关公共端

通讯端子:连接监控器或扩展箱通讯端子

门磁开关连接线:信号线规格应不小于0.75mm2
