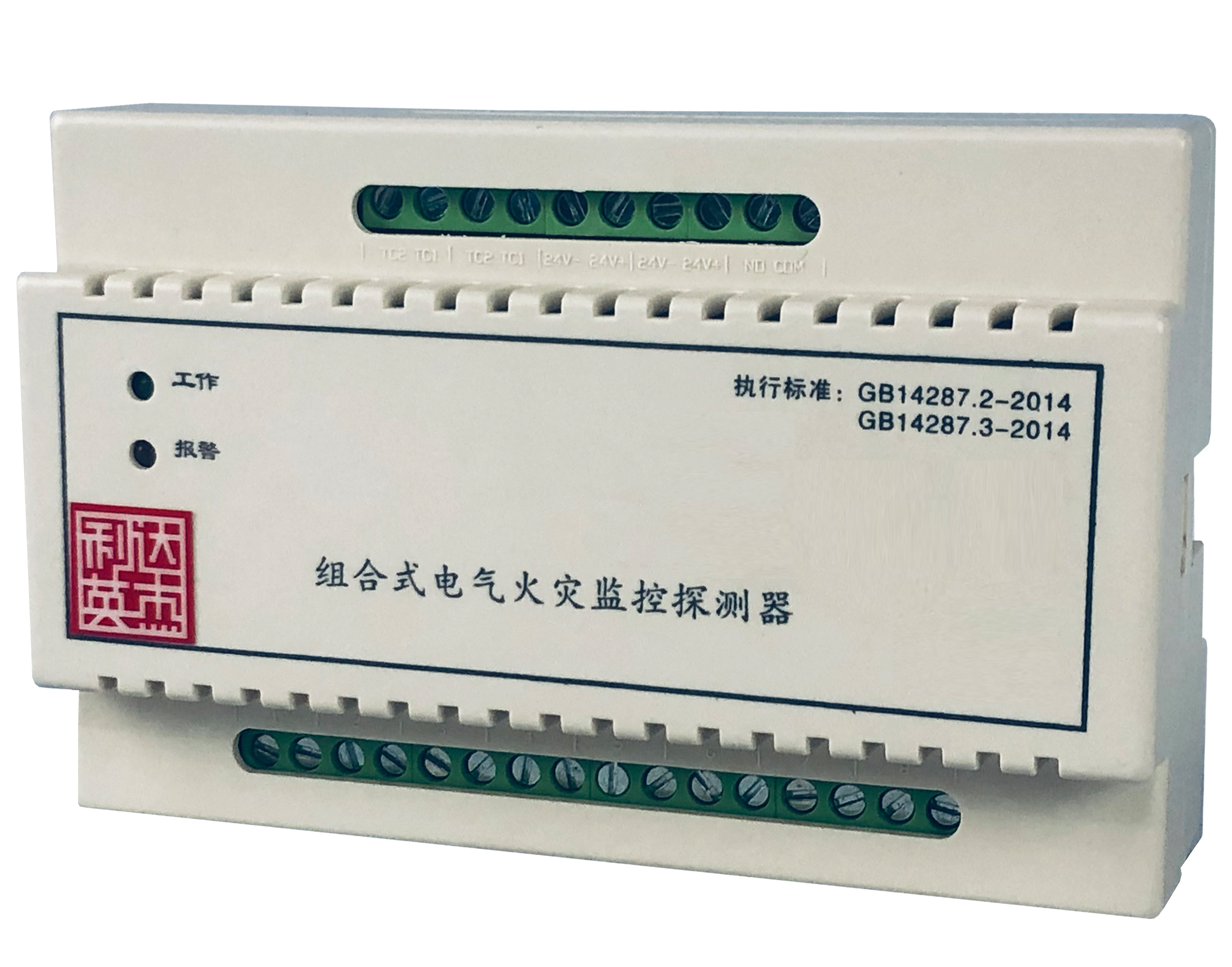

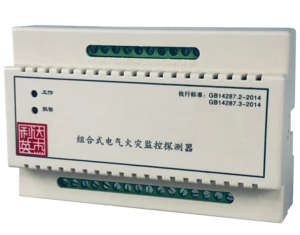

LDHT-F2型组合式电气火灾监控探测器
规格 : --
品牌 : 利达英杰
型号 : LDHT-F2
产品详情

LDHT-F2组合式电气火灾探测器是我公司研发的一种新型智能电气火灾监控探测器,内置先进的MCU微处理器,接收剩余电流互感器或温度传感器的信号并进行智能分析处理,并通过二总线将处理信息发送至电气火灾监控设备进行综合监控。需与电气火灾监控设备配合使用,占一个地址点,有8个检测通道,可检测剩余电流或温度(随意配置)。可通过监控设备设置通道类型、通道开关、通道阈值,内置电路及软件对传感器传递的信号进行智能分析计算,得出实时电流值/温度值,以及外接线的短路、断路、传感器类型等,并将各通道状态通过通讯总线上传至电气火灾监控设备。该产品符合GB14287.2-2014《电气火灾监控系统 第2部分:电气火灾监控探测器》、GB14287.3-2014《电气火灾监控系统 第3部分:测温式电气火灾监控探测器》的具体要求.

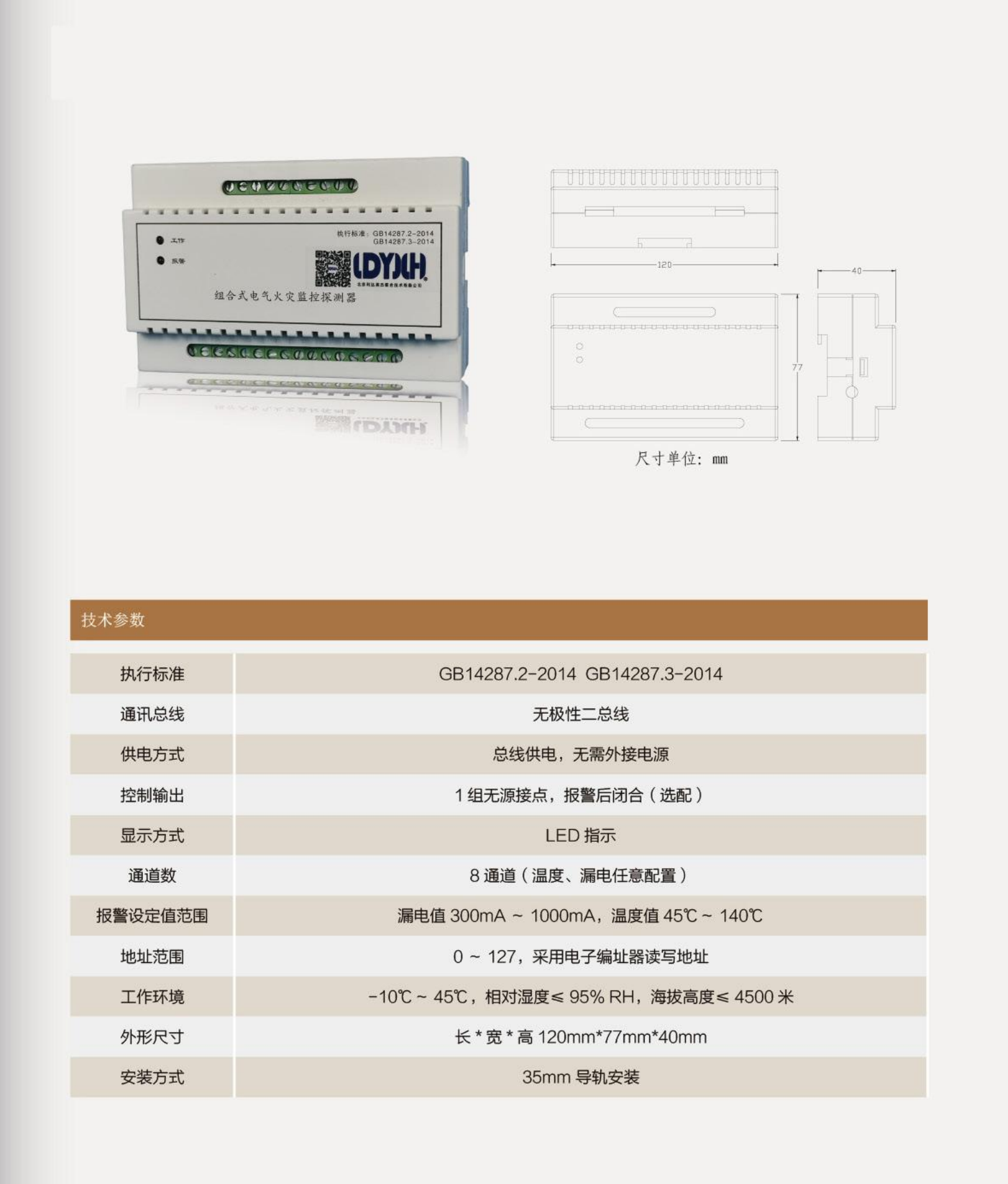

1、主要技术参数

产品名称

组合式电气火灾监控探测器

产品型号

LDHT-F2

执行标准

GB14287.2-2014   GB14287.3-2014

通讯总线

无极性二总线(DC15V~20V有效值)

工作电流

<9mA

报警设定值范围

300 mA1000mA(步长1mA),55℃140

通道数

8个(温度、漏电任意配置)

控制输出*

1组无源常开输出,报警后动作

ID范围

0127

指示灯

绿色常亮指示工作、红色常亮指示报警

外形尺寸

长*宽*高:120mm*77mm*40mm

使用环境

-10℃~+45℃,相对湿度≤95%RH,海拔高度≤4500米

安装方式

35mm导轨安装

注:*控制输出功能为选配功能,订货时需标注,如未选择此功能,使用时可不接工作电源,仅需总线供电。

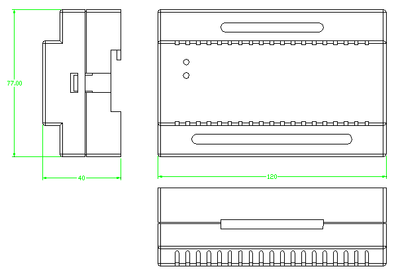

2、结构尺寸图(单位:mm



4.3接线与端口定义



序号

端子用途

端子标识

说明

1

电源

24V+、24V-

工作电源,DC21V28V (两组端子功能一致)

2

通讯

TC1、TC2

通讯端口,接电气火灾监控设备。总线电压DC15V~20V(两组端子功能一致))

3

输出信号

NO、COM

常开,干接点信号,报警后接点闭合

4

信号输入

1-8

接电流互感器、温度传感器

注: DC24V电源线,宜选用截面积大于1.5mm2的阻燃BV电缆(ZR-BV2*1.5mm2),耐压≥ 250V,使用双色线以区分DC24V极性

通讯线应采用ZR-RVS2*1.5mm2双色双绞线或ZR-RVSP2*1.5mm2阻燃屏蔽双绞线

信号线宜选用ZR-RVS电缆,截面积不小于0.5mm2

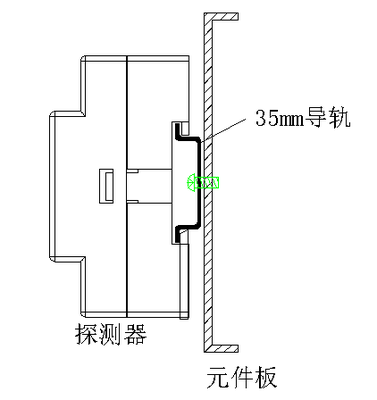

4.4安装固定

  采用35mm标准导轨安装
