LDHS电气火灾监控设备
规格 : S1/S2/S3/S4
品牌 : 利达英杰
型号 : LDHS
产品详情

1、LDHS电气火灾监控设备

LDHS型电气火灾监控设备, 是我公司最新研制的智能化监控设备,采用先进的总线传输技术,与我公司生产的LDHT系列组合式电气火灾监控探测器、剩余电流互感器、温度传感器组成一个稳定可靠的电气火灾监控系统。本电气火灾监控设备满足GB 14287.1-2014《电气火灾监控系统 第1部分:电气火灾监控设备》的具体要求。

◆LDHS型电气火灾监控设备采用稳定、可靠的嵌入式控制部件及DCS的设计方式,具有实时监控、报警、自检、存储及报警输出控制功能于一体,保证系统长时间正常运行。

LDHS型电气火灾监控设备,内置二总线、CAN总线通讯接口,特别适合于消防、自动控制等工业领域,具有布线灵活、通讯稳定、抗干扰性能高等特点。

◆使用8吋16bit彩色TFT液晶触摸屏作为显示的主要部件,集监控显示和操作为一身。人机界面友好、多窗口显示、互不影响和覆盖、操作简单。

◆电气火灾监控设备主要显示界面主要包括:主监控界面、火警显示界面、故障显示界面、历史记录查询界面和数据设置界面等。

可用密码设定对设备的操作权限。用户根据其操作权限实现对系统的管理与操作,管理员可以对剩余电流的报警阈值,温度报警阈值进行设置,可以添加删除监控节点,添加删除用户,查询或打印报警记录,历史操作记录,状态改变记录,设置选择性区域保护功能。

◆支持备电功能,自动实现主备电的切换,具有电池充放电智能管理功能。

1.1主要技术参数

产品名称

电气火灾监控设备

产品型号

LDHS

执行标准

GB14287.1-2014

主电工作电压、功率

AC 187V242V 50Hz   40W

备用电源

2节DC12V/7Ah胶体密封铅酸蓄电池,断电后可工作4小时

电源输出

DC24~28V/5.6A

联动功能

与火灾报警系统联动

液晶屏规格

8英寸液晶显示触摸屏

系统容量

主机自带4条二总线通讯回路(单条回路可带128个地址点),可通过智能分配器或扩展箱扩展至16条通讯回路。即128*16点位

通讯

二总线(主机与探测器间通讯)

(主机与智能分配器、扩展箱间通讯)

采用二总线连接(无极性)(ZR-RVSP2*1.5mm2

CAN总线(主机与智能分配器、扩展箱间通讯)

采用CAN总线连接(有极性)(ZR-RVSP2*1.5mm2

通讯距离

≤1000米(可通过中继器延长通讯距离)

通讯总线电压

DC15V20V(有效值)

通讯总线电流

<300mA

漏电报警值范围

30~1000mA

温度报警值范围

55140

打印机

微型热敏打印机

使用环境

-10℃~+45℃,相对湿度≤95%RH,海拔高度≤4500米

外形尺寸

宽*高*厚: 430mm*550mm*150mm

防护等级

IP30

安装方式

壁挂式安装

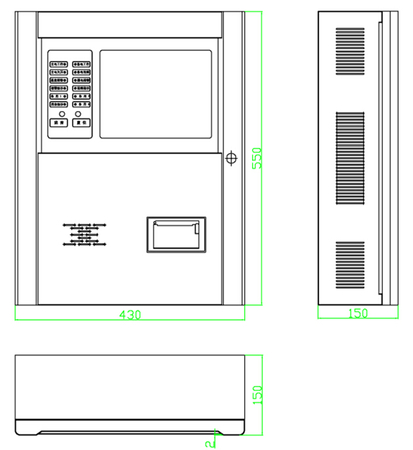

1.2结构尺寸图(单位:mm

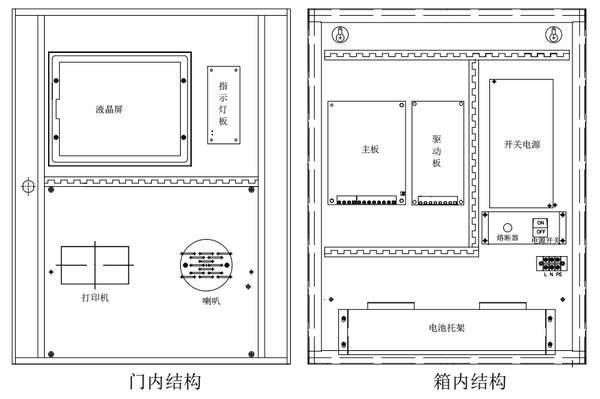

1.3内部结构特性



1.4接线


端子定义及布线要求:

A、B   485通讯端口(可连接图形显示装置)

CL2、CH2 预留,未定义端口

IN1、GND \IN2、GND预留,未定义端口

COM1、ON1   报警无源输出接点

COM2、ON2   预留,未定义端口

CH、CL CAN总线通讯接口(各智能分配器、扩展箱之间连接通讯端子),应采用 ZR-RVSP2*1.5mm2阻燃屏蔽双绞线,当有多台智能分配器、扩展箱时应采用“手拉手”并联方式连接,且将主机的CAN总线终端电阻(主板S2)用短路块(驱动板J1下面两针)短接

TC1~4+、TC1~4-:通讯总线端口,4组,与现场模块连接。宜采用ZR-RVS2*1.5mm2双绞双色线。回路导线总电阻<50Ω,否则应考虑增大导线截面积,或加装总线中继器。

COM、NO 预留,未定义端口

24+、24- 电源输出DC28V/5.6A

☆ 电气火灾监控设备机箱内所有端子的配线均要求使用压线端子或挂锡后接入。

☆ 电气井内的布线要求:通讯总线敷设在电气竖井内应单独穿金属管,且避开大功率母线排,不同电压等级的线缆严禁同管布线。
