LDHT-D型组合式电气火灾监控探测器
规格 : --
品牌 : 利达英杰
型号 : LDHT-D
产品详情

1、主要技术参数

产品名称

组合式电气火灾监控探测器(独立式)

产品型号

LDHT-D

执行标准

GB14287.2-2014   GB14287.3-2014

显示

液晶显示

通讯总线

无极性二总线(DC15V~20V有效值)

工作电压

AC220V

工作电流

<16mA

报警设定值范围

300mA1000mA(步长1mA),55℃140

通道数

8个(温度、漏电任意配置)

ID范围

0127

指示灯

工作指示:绿色;报警指示:红色;故障指示:黄色;

通讯指示:绿色;消音指示:绿色

外形尺寸

宽*高*厚:108mm*100mm*50mm

使用环境

-10℃~+45℃,相对湿度≤95%RH,海拔高度≤4500米

安装方式

35mm导轨安装;嵌入式安装(开孔尺寸:宽*高104mm*96mm)

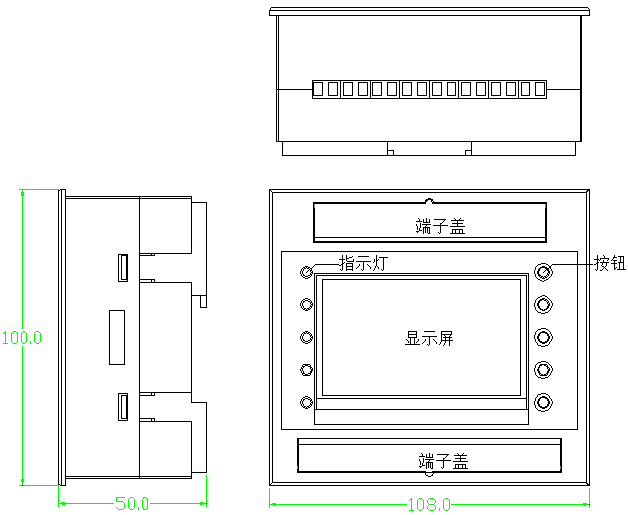

2、结构尺寸图(单位:mm)

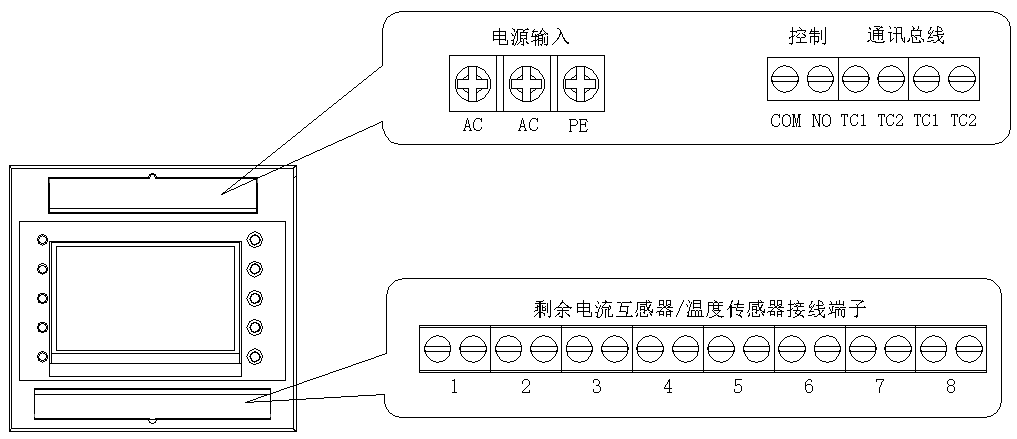

3、接线与端口定义:



序号

端子用途

端子标识

说明

1

电源

ACACPE

工作电源,AC 220V

2

通讯

TC1TC2

通讯端口,连接电气火灾监控设备

3

输出信号

COMNO

常开,报警后接点闭合

4

信号输入

1--8

接剩余电流互感器或温度传感器

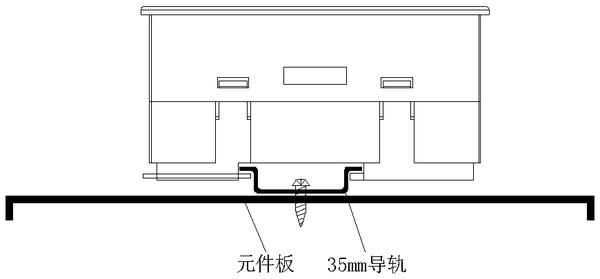

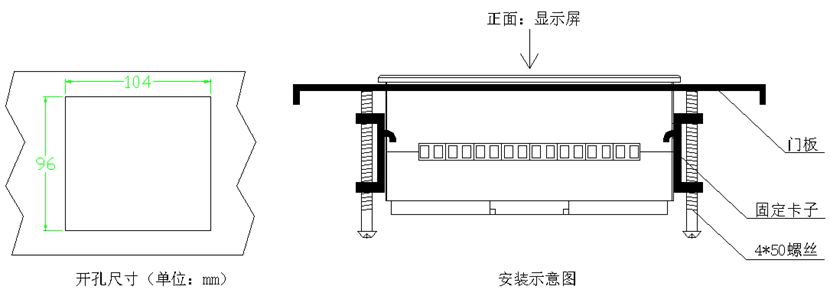

4、安装固定

   采用35mm标准导轨安装和面板安装两种方式。具体安装方式如下:
