产品详情
LDHT-F型组合式电气火灾监控探测器
品牌 : 利达英杰
型号 : LDHT-F
产品详情

LDHT-F型组合式电气火灾探测器内置先进的MCU微处理器,接收剩余电流互感器或温度传感器的信号并进行智能分析处理,并通过二总线将处理信息发送至电气火灾监控设备进行综合监控。需与电气火灾监控设备配合使用,占一个地址点,具有2个检测通道,可检测1路剩余电流和1路温度。该产品符合GB14287.2-2014《电气火灾监控系统 第2部分:电气火灾监控探测器》、GB14287.3-2014《电气火灾监控系统 第3部分:测温式电气火灾监控探测器》的具体要求.

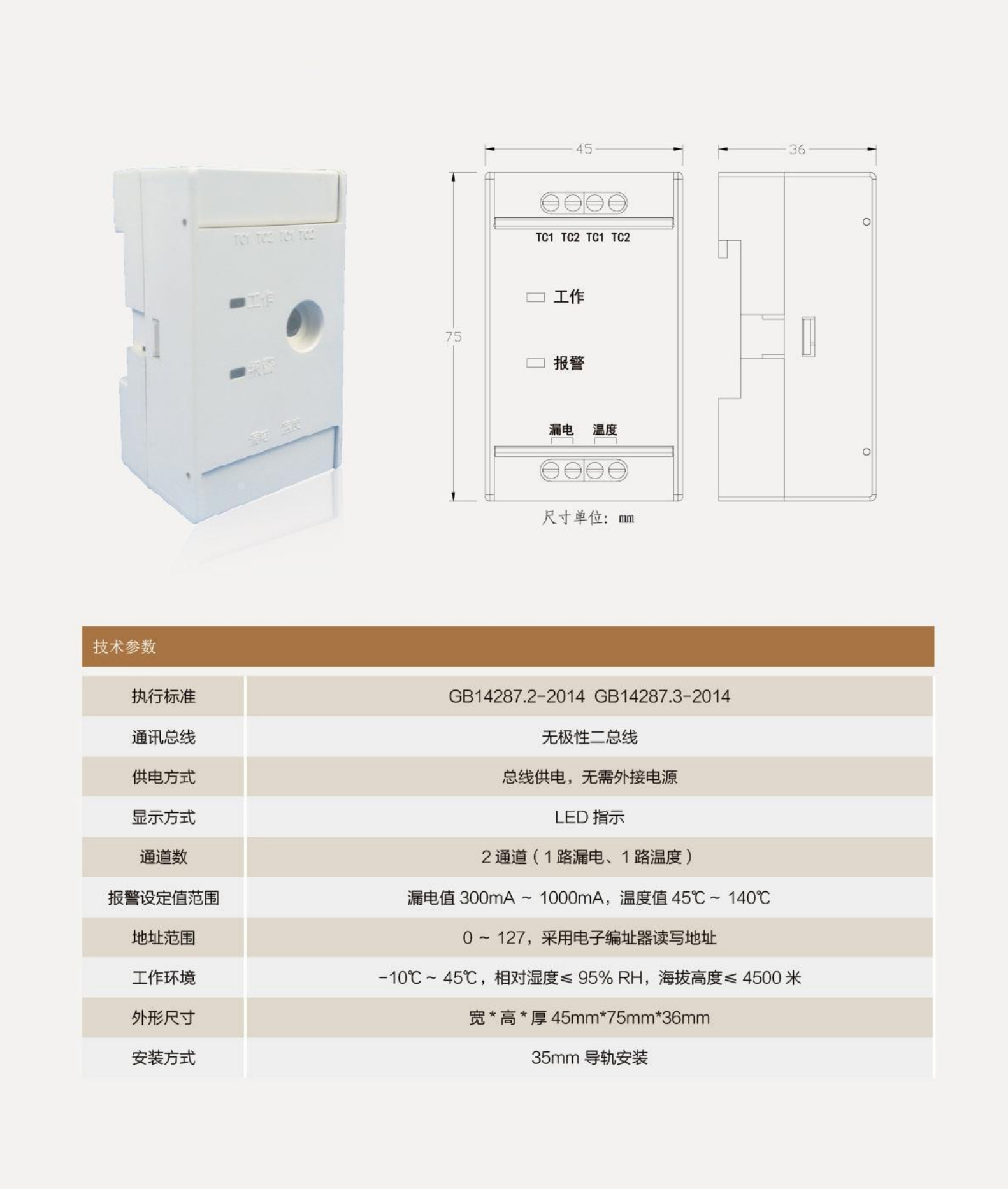

  1、主要技术参数

产品名称

组合式电气火灾监控探测器

产品型号

LDHT-F

执行标准

GB14287.2-2014   GB14287.3-2014

通讯总线

无极性二总线(DC15V~20V有效值)

工作电流

<9mA

报警设定值范围

300 mA1000mA(步长1mA),55℃140

通道数

2个(1个温度和1个漏电)

ID范围

0127

指示灯

绿色常亮指示工作、红色常亮指示报警

外形尺寸

宽*高*厚:45mm*75mm*36mm

使用环境

-10℃~+45℃,相对湿度≤95%RH,海拔高度≤4500米

安装方式

35mm导轨安装

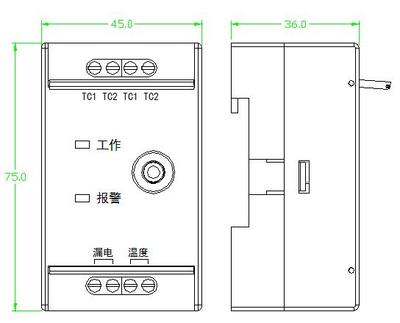

   2、结构尺寸图(单位:mm)



   3、接线与端口定义:



序号

端子用途

端子标识

说明

1

通讯

TC1TC2

通讯二总线端口,接电气火灾监控设备

2

信号输入

漏电

接剩余电流互感器

3

信号输入

温度

接温度传感器


   4、安装与固定

采用35mm标准导轨安装。
